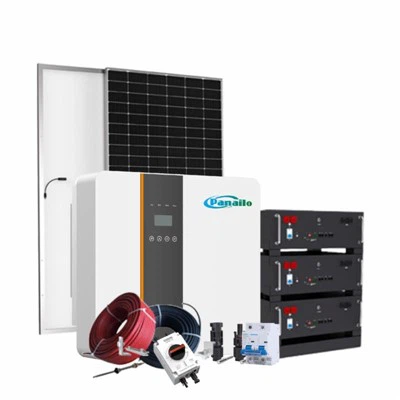

Systèmes d'énergie hybride de 10 kW

Systèmes d'énergie hybride de 10 kW
Détails:
· Efficacité du système élevé: 22% + taux de conversion global (associé à des modules PV et onduleurs élevés -)
· Météo et corrosion - Résistant: invertisseurs IP65, anti - Rouge Racks de montage en aluminium, -30 degrés ~ 70 degrés Plage de fonctionnement
· Certifications internationales: Tüv, UL, CE, ROHS conforme à l'accès au marché mondial
· Conception modulaire: capacité flexible (1 kW ~ 100 kW) pour répondre aux besoins résidentiels, commerciaux et industriels
· Low Maintenance: Dispan du système de 25 ans, entretien minimal requis après l'installation
· Protection de sécurité: anti - surcharge, anti - court -, anti - fonctions d'île pour assurer la sécurité de l'opération
Envoyez demande
Télécharger
Description
Paramètres techniques

Paramètres du produit



Données techniques
Modèle Soleil - 5k-sg02
Lp1 - eu-am2
Soleil - 6k-sg02
Lp1 - eu-am2
Sun - 7.6k-sg02
Lp1 - eu-am2
Soleil - 8k-sg02
Lp1 - eu-am2
Soleil - 10k-sg02
Lp1 - eu-am3
Soleil - 12k-sg02
Lp1 - eu-am3
Données d'entrée de batterie
Type de batterie Plomb - acide ou lithium - ion
Plage de tension de la batterie (V) 40-60
Max. Facturer le courant (a) 120 135 190 190 220 250
Max. Le courant de décharge (a) 120 135 190 190 220 250
Capteur de température externe Oui
Courbe de charge 3 étapes / égalisation
Stratégie de charge pour la batterie LI - LON Adaption self - à BMS
Données d'entrée de chaîne PV
Max. Power d'entrée CC (W) 6500 7800 9880 10400 13000 15600
Tension d'entrée PV nominale (V) 370(125-500)
Démarrer - tension up (v) 125
Plage de tension MPPT (V) 150-425
Plage de tension CC à charge complète (V) 300-425 200-425
Courant d'entrée PV (A) 13+13 26+13 26+26 26+26 26+26+26 26+26+26
Max. PV ISC (A) 22+22 44+22 44+44 44+44 44+44+44 44+44+44
Non des trackers MPP 2 3
N ° de chaînes par tracker MPP 1+1 2+1 2+2 2+2 2+2+2 2+2+2
Données de sortie AC
Sortie AC notée puissance active (W) 5000 6000 7600 8000 10000 12000
Puissance active de sortie maximale (w) 5500 6600 8360 8800 11000 13200
Courant nominal de sortie AC (A) 22.8/21.8 27.3/26.1 34.6/33.1 36.4/34.8 45.5/43.5 54.6/52.2
Max. Courant de sortie CA (A) 25/24 30/28.7 38/36.4 40/38.3 50/47.9 60/57.4
Max. Passthrough CA continu (A) 35 40 50 50 60 60
PIET POWER (GRID OFF) 2 Temps de puissance nominale, 10 s
Plage de réglage du facteur de puissance 0,8 conduisant à 0,8 retard
Facteur de puissance 1
Fréquence de sortie et tension 50 / 60Hz; L / N / PE 220 / 230VAC
Type de grille Phase divisée; 2/3 phase; Monophasé
Total des harmoniques de distorsion actuelle (THDI) <3%(of nominal power)
Injection de courant CC <0.5% In
Efficacité
Max. Efficacité 97.60%
Efficacité euro 97.00%
Efficacité MPPT 99.90%
Protection
Intégré Anti - Protection de l'îlot, Pv String Entrée Protection de polarité inverse,
Détection de la résistance d'isolation, unité de surveillance du courant résiduel, sortie sur la protection du courant,
Protection court-circuitée de sortie, protection contre les surtensions
Catégorie de tension excessive Type DC IL / AC Type IIL
Certifications et normes
Réglementation de la grille VDE4105, IEC61727 / 62116, VDE0126, AS4777.2, CEI021, EN50549-1,
G98, G99, C10-11, UNE217002, NBR16149 / NBR16150
Sécurité EMC / Standard IEC / EN 61000-6-1 / 2/3/4, IEC / EN 62109-1, IEC / EN 62109-2
Données générales
Plage de températures de fonctionnement (degré) -40-60℃, >Derration de 45 degrés
Refroidissement Refroidissement intelligent
Bruit (db) Moins ou égal à 30 dB
Communication avec BMS RS485; PEUT
Poids (kg) 32
Taille de l'armoire (WXHXD MM) 420 × 670 × 233 (à l'exclusion des connecteurs et supports)
Diplôme de protection IP65
Style d'installation Mur - monté
Garantie 5 ans (10 ans en option)


Élevez vos solutions d'énergie domestique avec les systèmes d'énergie solaire hybrides de 10 kW‌


Présentation de la série de systèmes d'énergie solaire hybride de 10 kW, un système de stockage d'énergie résidentiel révolutionnaire conçu pour révolutionner la façon dont les propriétaires exploitent et stockent l'énergie solaire. Ces systèmes d'énergie solaire hybride ‌10KW‌ offrent des performances et une efficacité inégalées, garantissant un coût durable et coûteux - Alimentation énergétique efficace pour les ménages modernes.
Bénéficiant d'une puissance d'entrée en courant continu maximale de 13000 W et d'une puissance active de sortie AC nominale de 10000W, la série de systèmes d'énergie solaire hybride de 10 kW est conçue pour répondre aux besoins énergétiques les plus exigeants. Équipés avec jusqu'à trois trackers MPPT et support pour plusieurs chaînes PV par tracker, ces systèmes maximisent l'extraction d'énergie à partir de panneaux solaires dans des conditions variables, garantissant des performances optimales tout au long de la journée.
Avec la compatibilité pour les batteries ioniques acides et lithium - et lithium -, la série de systèmes d'énergie solaire hybride de 10 kW offre des options de stockage d'énergie polyvalente. Les systèmes présentent des stratégies de charge avancées, y compris l'adaptation de soi - à BMS pour les batteries au lithium -, assurant une gestion de la batterie sûre et efficace. De plus, les protections intégrées, telles que la protection anti - et la protection actuelle -, fournissent un filet de sécurité robuste pour l'inquiétude - Free Fonction.
Les systèmes d'énergie hybride de 10 kW sont également livrés avec une technologie de refroidissement intelligente, en maintenant des températures de fonctionnement optimales même sous des charges lourdes. Les interfaces de communication, y compris RS485 et CAN, facilitent l'intégration transparente avec les systèmes de maison intelligente, permettant la surveillance et le contrôle à distance. Avec une cote de protection IP65 et une large plage de température de fonctionnement, ces systèmes sont conçus pour résister à des environnements difficiles, assurant une année de performance fiable -.
En résumé, les systèmes d'énergie solaire hybride ‌10KW - 10 KW Systèmes d'énergie solaire hybride‌ se distinguent comme un choix premium pour le stockage d'énergie résidentiel. Sa combinaison d'efficacité élevée, de caractéristiques avancées et de construction robuste en fait la solution idéale pour les propriétaires cherchant à réduire les coûts énergétiques, à réduire leur empreinte carbone et à atteindre l'indépendance énergétique. Embrassez l'avenir de l'énergie domestique avec la série de systèmes d'énergie solaire hybride de 10 kW aujourd'hui.



39

28

29

Commentaires:

Le système solaire hybride combine les avantages du système solaire sur le réseau et du système solaire hors réseau.



Application



  • Véhicules électriques, mobilité électrique
  • Système de stockage d'énergie solaire / éolienne
  • UPS, puissance de sauvegarde
  • Télécommunication
  • Équipement médical
  • Éclairage



Courbe de durée de vie du cycle



31



Électrique
Caractéristiques
Tension nominale 51.2V
Capacité nominale 100h (C5,25 degré)
Énergie 5120Wh
Résistance interne Moins ou égal à 20mΩ
Vie de vélo >4000 cycles à 0,2c 80% DOD
Mois d'autodéfense <3%
Efficacité de charge 100%@0.2C
Efficacité de la décharge 95%@1C
Frais standard Tension de charge 54.5-58.4V
Mode de charge 0,2c (CC / CV)
Chargeur courant 50A
Max. Courant de charge (Lorsque le courant de charge est supérieur à 130a, allumez 100A
la limitation du courant et limiter le courant par 20a)
Coupe de charge - tension hors tension 59.2V
Décharge standard Courant continu 100A
Max. Courant d'impulsion 150A
Coupure de décharge - tension hors tension 44V
Environnement Température de charge 0 C à 45 degrés (32F à 113F) à 60 ± 25% d'humidité relative
Température de décharge -20 degrés à 60 degrés (-4f à 140f) à 60 ± 25% d'humidité relative
Température de stockage 0 C à 40 degrés (32F à 104F) à 60 ± 25% d'humidité relative
Résistance à la poussière d'eau
Mécanique Cellule et méthode 3.2V100AH-16S1P
Casse en plastique cas standard
Dimensions (en./mm.) 518 * 492 * 177 mm
Poids (lbs./kg.) 53 kg
Terminal À travers le terminal mural
Protocole (facultatif) RS485 / CAN / RS232
Bms 16S100A



Module solaire à demi-cellule coupé

43



Détails du produit



44



Scénarios d'application



34



Certificat



product-1500-600

modular-1
